Jaka jest różnica między zaworem kuli ziemskiej a zasuwą?

Zawory kulkowe, zasuwy, zawory motylkowe, zawory zwrotne i zawory kulowe itp. Zawory te są obecnie niezbędnymi elementami sterującymi w różnych systemach rurociągów. Każdy zawór ma inny wygląd, strukturę, a nawet cel funkcjonalny. Jednak zawór odcinający i zasuwa mają pewne podobieństwa w wyglądzie i oba mają funkcję odcinania w rurociągu, ale różnica między zaworem odcinającym a zasuwą jest nadal bardzo duża.

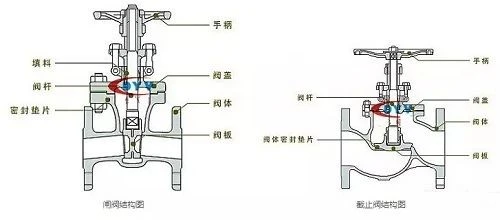

Strukturalnie

Należy zwrócić uwagę na wybór, gdy przestrzeń montażowa jest ograniczona. Zasuwę można szczelnie zamknąć powierzchnią uszczelniającą w zależności od średniego ciśnienia, aby osiągnąć efekt braku wycieku. Podczas otwierania i zamykania rdzeń zaworu i powierzchnia uszczelniająca gniazda zaworu są zawsze ze sobą stykają się i ocierają się o siebie, dzięki czemu powierzchnia uszczelniająca jest łatwa do zużycia. Gdy zawór zasuwy jest blisko zamknięcia, różnica ciśnień między przednią i tylną częścią rurociągu jest duża, co sprawia, że zużycie powierzchni uszczelniającej jest poważniejsze.

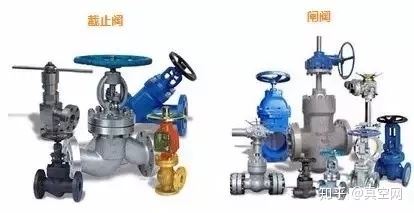

Struktura zasuwy będzie bardziej skomplikowana niż zawór odcinający. Z punktu widzenia wyglądu zasuwę zasuwą jest wyższy niż zawór odcinający, a zawór odcinający jest dłuższy niż zasuwa. Ponadto zasuwę można podzielić na jasny pręt i ciemny pręt. Zawór odcinający nie.

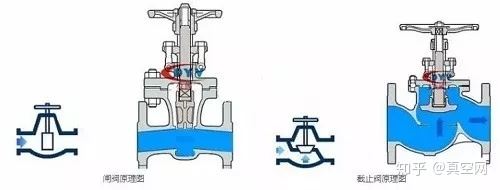

Zasada pracy

Gdy zawór odcinający jest otwarty i zamknięty, trzpień unosi się, to znaczy, gdy koło ręczne jest obracane, koło ręczne obraca się i podnosi wraz z trzpieniem. Zasuwa obraca koło ręczne, aby trzpień zaworu poruszał się w górę i w dół, a położenie koła ręcznego pozostaje niezmienione. Natężenie przepływu jest inne, zasuwa musi być całkowicie otwarta lub całkowicie zamknięta, ale zawór odcinający nie jest wymagany. Zawór odcinający ma określone kierunki wlotu i wylotu; zasuwy nie ma wymagań dotyczących wlotu i kierunku wylotu.

Ponadto zasuwa ma tylko dwa stany: całkowicie otwarty lub całkowicie zamknięty, otwór bramy i skok zamknięcia jest duży, a czas otwierania i zamykania jest długi. Skok ruchu płyty zaworu zaworu odcinającego jest znacznie mniejszy, a płytę zaworu odcinającego można zatrzymać w określonym miejscu podczas ruchu w celu regulacji przepływu. Zasuwy mogą być używane tylko jako odcięcie i nie ma innych funkcji.

Różnica w wydajności

Zawór odcinający może być stosowany do regulacji odcięcia i przepływu. Opór płynu zaworu kuli ziemskiej jest stosunkowo duży i jest bardziej pracochłonny, aby otworzyć i zamknąć, ale ponieważ odległość między płytą zaworu a powierzchnią uszczelniającą jest krótka, skok otwierania i zamykania jest krótki.

Ponieważ zasuwa może być całkowicie otwarty i całkowicie zamknięty, gdy jest całkowicie otwarty, opór przepływu medium w kanale korpusu zaworu jest prawie zerowy, więc otwarcie i zamknięcie zasuwy będzie bardzo pracochłonne, ale brama jest daleko od powierzchni uszczelniającej, a czas otwierania i zamykania jest długi .

Instalacja i przepływ

Efekt zasuwy w obu kierunkach jest taki sam. Nie ma wymogu dla kierunków wlotu i wylotu do instalacji, a medium może przepływać w obu kierunkach. Zawór kuli kuli musi być zainstalowany ściśle zgodnie z kierunkiem wskazanym przez strzałkę na korpusie zaworu.

Zawór odcinający jest nisko i wysoko. Z zewnątrz jest oczywiste, że rurociąg nie znajduje się na linii poziomej jednej fazy. Ścieżka przepływu zasuwy znajduje się na linii poziomej. Skok zaworu zasuwowego jest większy niż zawór odcinający.

Z punktu widzenia oporu przepływu, opór przepływu zasuwy jest mały po całkowitym otwarciu, a opór przepływu zaworu odcinającego obciążenia jest duży. Współczynnik oporu przepływu zwykłego zasuwy wynosi około 0,08 ~ 0,12, siła otwierania i zamykania jest mała, a medium może przepływać w dwóch kierunkach. Opór przepływu zwykłych zaworów kuli ziemskiej jest 3-5 razy większa niż zasuwy. Podczas otwierania i zamykania, należy go zmusić do zamknięcia, aby osiągnąć uszczelnienie. Rdzeń zaworu zaworu odcinającego nie styka się z powierzchnią uszczelniającą, gdy jest całkowicie zamknięta, więc zużycie powierzchni uszczelniającej jest bardzo małe. Ponieważ główna siła przepływu jest duża, zawór odcinający musi być dodany za pomocą siłownika. Regulacja.

Istnieją dwa sposoby montażu zaworu odcinającego. Jednym z nich jest to, że medium może wejść spod rdzenia zaworu. Zaletą jest to, że opakowanie nie jest zestresowane, gdy zawór jest zamknięty, co może przedłużyć żywotność opakowania i może wytrzymać ciśnienie przed zaworem. W tych okolicznościach opakowanie powinno zostać zastąpione; Wadą jest to, że moment obrotowy zaworu jest stosunkowo duży, czyli około 1 razy wyższy od górnego przepływu, siła osiowa na trzpieniu zaworu jest duża, a trzpień zaworu jest łatwy do zginania. Dlatego metoda ta jest zazwyczaj odpowiednia tylko dla zaworów odcinania o małej średnicy (poniżej DN50). W przypadku zaworów odcinania powyżej DN200 medium przepływa z góry. (Elektryczny zawór odcinający zazwyczaj przyjmuje sposób, w jaki medium wchodzi z góry). Brak metody wprowadzania medium z góry jest dokładnie przeciwieństwem metody wprowadzania poniżej.

Zamknięte

Powierzchnia uszczelniająca zaworu kuli kuli ziemskiej jest małą trapezoidalną stroną rdzenia zaworu (szczegóły znajdują się w kształcie rdzenia zaworu). Gdy rdzeń zaworu odpadnie, jest to równoznaczne z zamknięciem zaworu (jeśli różnica ciśnień jest duża, oczywiście zamknięcie nie jest ciasne, ale efekt zapobiegający cofaniu nie jest zły). Zasuwka jest uszczelniona z boku płyty bramy rdzenia zaworu, a efekt uszczelniający nie jest tak dobry jak zawór odcinający, a rdzeń zaworu nie zostanie zamknięty jak zawór odcinający, gdy rdzeń zaworu odpada.
